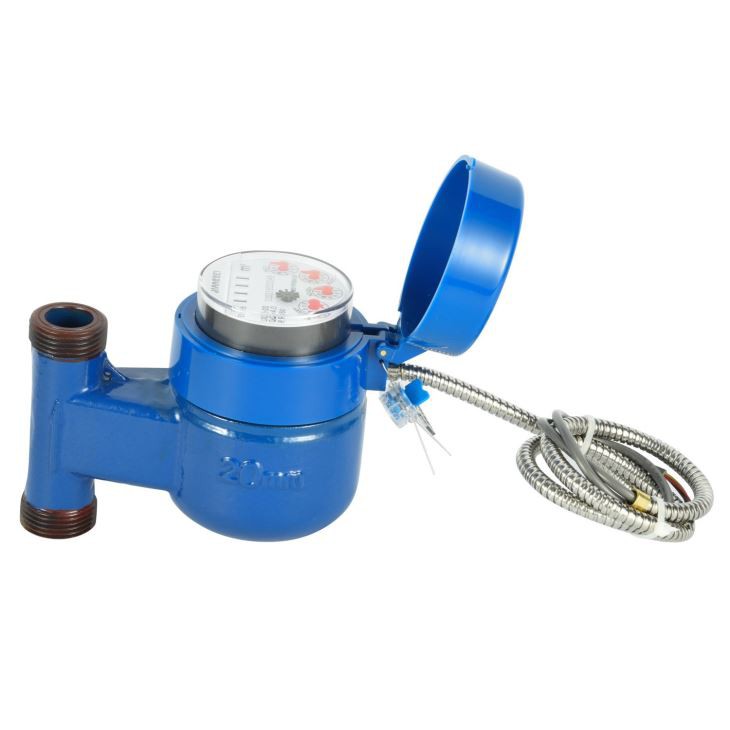

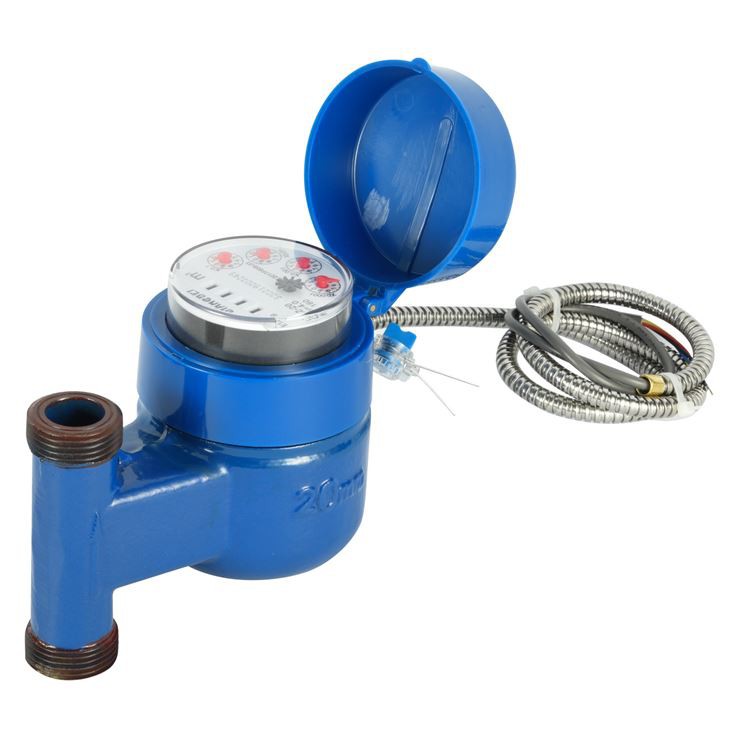

dijital mèt vitès dlo vètikal Kalite
LXZ1 se yon kalite vètikal kontwòl remote mèt dlo entelijan, mezire dlo a potab frèt pou aplikasyon rezidansyèl nan gwosè 15mm-25mm pou dlo frèt.
Karakteristik
* Adopte M-BUS oswa mòd kominikasyon RS485.
* Pati elektwonik yo sele separeman, ak prèv dlo a ka IP68.
* Pi wo presizyon, ki pi ba erè, ki ba pousantaj koule kòmanse.
* Multi jè sèk kalite dlo mèt.
* Kondwi mayetik, pi ba rezistans transmisyon, krapo ki reziste. * Mayetik plak pwotèj, pou pwoteksyon ekstèn jaden mayetik
* Ba pouvwa konsomasyon.
* Lè ou estab ak serye pa" pozisyon idantifikasyon" karakteristik fotoelektrik ak mikwoelektronik teknoloji.
* Otomatik lekti ak jesyon.
* Chak mèt gen yon nimewo kote inik, konstriksyon fil fasil.
Konfòmite Creole
Done teknik konfòme ak ISO 4064 Klas B, Klas C, R80, R100, R125 oswa R160 estanda pou enstalasyon orizontal.
Karakteristik Si ou vle
* Meter kò: kwiv ak fè pou chwazi.
* Kominikasyon mòd koòdone: koòdone RS485 oswa koòdone MBUS (si ou vle)
* Pousantaj transmisyon kominikasyon: 1200bps, 2400bps, 4800bps oswa 9600bps (si ou vle)
* Kominikasyon spesifikasyon: CJ / T188-2004 akò, DL / T645-2007 oswa MODBUS Akò (si ou vle), oswa yon akò espesyal yo dwe fè bay lòd.
Kondisyon Travay
* Ekipman pou pouvwa: DC 9-24V (koòdone RS485) ak DC24-42V (koòdone MBUS);
* Imidite: 0 ~ 95% RH
* Distans ki genyen ant pèseptè done ak mèt: ≤300m;
* Konsomasyon pouvwa: ≤1uA (Statik Travay Kouran); ≤12uA (enstantane aktyèl pandan lekti aleka)
* Tanperati dlo: ≤50ºC pou mèt dlo frèt
* Tanperati dlo: ≤90ºC pou mèt dlo cho
* Presyon dlo: ≤1MPa oswa 1.6MPa si ou vle (10bar oswa 16bar si ou vle)Kondisyon enstalasyon
* Mèt la ta dwe enstale nan pozisyon vètikal ak direksyon koule a jan sa endike nan flèch la jete nan kò a mèt ak enskri nan figi anlè. * Ou dwe vide tiyo anvan enstalasyon an. * Mèt la ta dwe toujou ap plen dlo pandan operasyon an.
Maksimòm admisib Erè
Nan zòn ki pi ba a soti nan Qmin (Q1) enklizif jiska men eksepte Qt (Q2) se ± 5%. Nan zòn anwo a soti nan Qt (Q2) enklizif jiska ki gen ladan Qmax (Q4) se ± 2% (mèt dlo frèt).
Nan zòn anwo a soti nan Qt (Q2) enklizif jiska ki gen ladan Qmax (Q4) se ± 3% (mèt dlo cho).Pwodwi pou Telefòn
Chak mèt dlo gen yon sèl koupleman si ou vle: 2pcs tib, 2pcs nwa ak 2pcs gasket.
DONE TEKNIK prensipal Dapre ISO4064: 2003 (Old Creole)
| Gwosè | Pous | Klas | Qmax | Qn | Qt | Qmin | Min lekti | Max lekti |
| Maksimòm koule | Nominal koule | Tranzisyonèl koule | Min koule | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
DONE TEKNIK prensipal Dapre ISO4064: 2014 (Nouvo Creole)
| DN | Mm | 15 | 20 | 25 |
| GWOSÈ | Pous | 1/2" | 3/4" | 1" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | |
| R80 | Q2(L/h) | 50 | 80 | 126 |
| Q1(L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 |
| Q1(L/h) | 25 | 40 | 63 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 |
| Q1(L/h) | 20 | 32 | 50.4 | |
| R160 | Q2(L/h) | 25 | 40 | 63 |
| Q1(L/h) | 15.62 | 25 | 39.37 | |
| Min lekti (m³) | 0.00005 | 0.00005 | 0.00005 | |
| Max lekti (m³) | 99999 | 99999 | 99999 | |
| Max presyon (kat) | 16 | 16 | 16 | |
| Max pèt (ΔP) | 63 | 63 | 63 | |
| Max tanperati | T50 | T50 | T50 | |

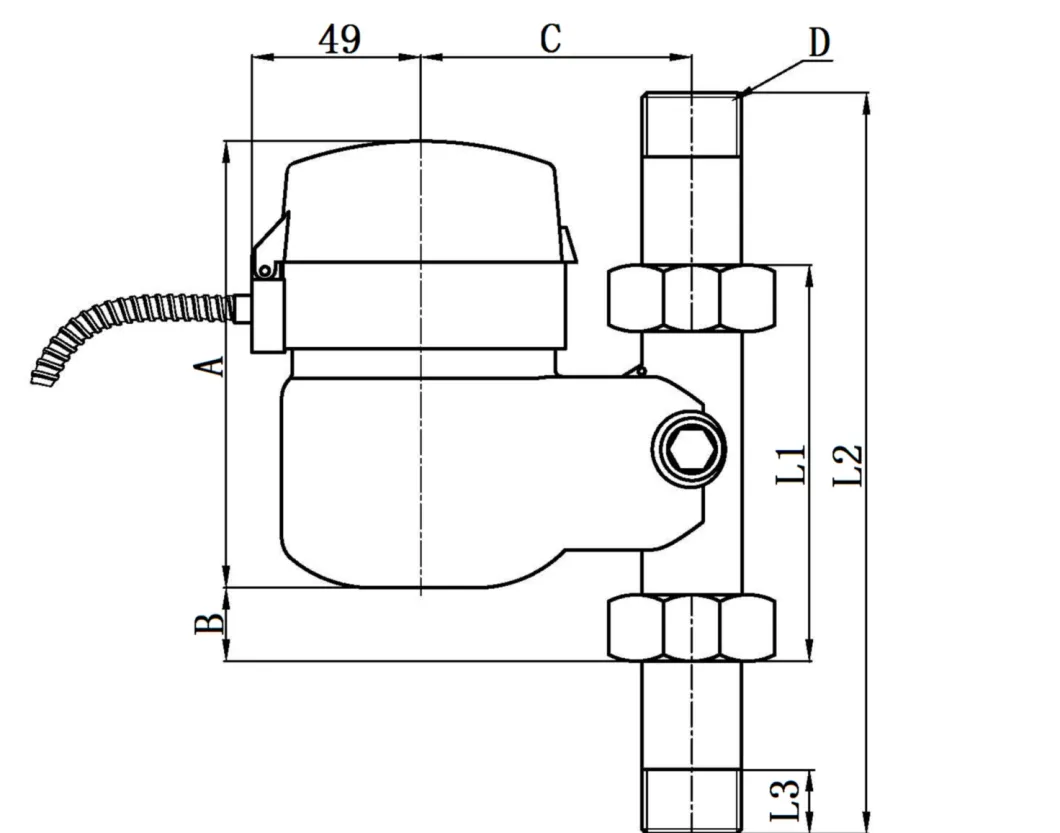

Dimansyon ak pwa
| Mèt gwosè | A | B | C | L1 | L2 | L3 | D |
| mm | |||||||
| DN15 | 130 | 13 | 77.5 | 98 | 188 | 14 | G ¾″B |
| DN20 | 135 | 17 | 77.5 | 106 | 206 | 16 | G 1″B |
| DN25 | 140 | 13 | 87.5 | 108 | 224 | 22 | G1 1/4″B |
